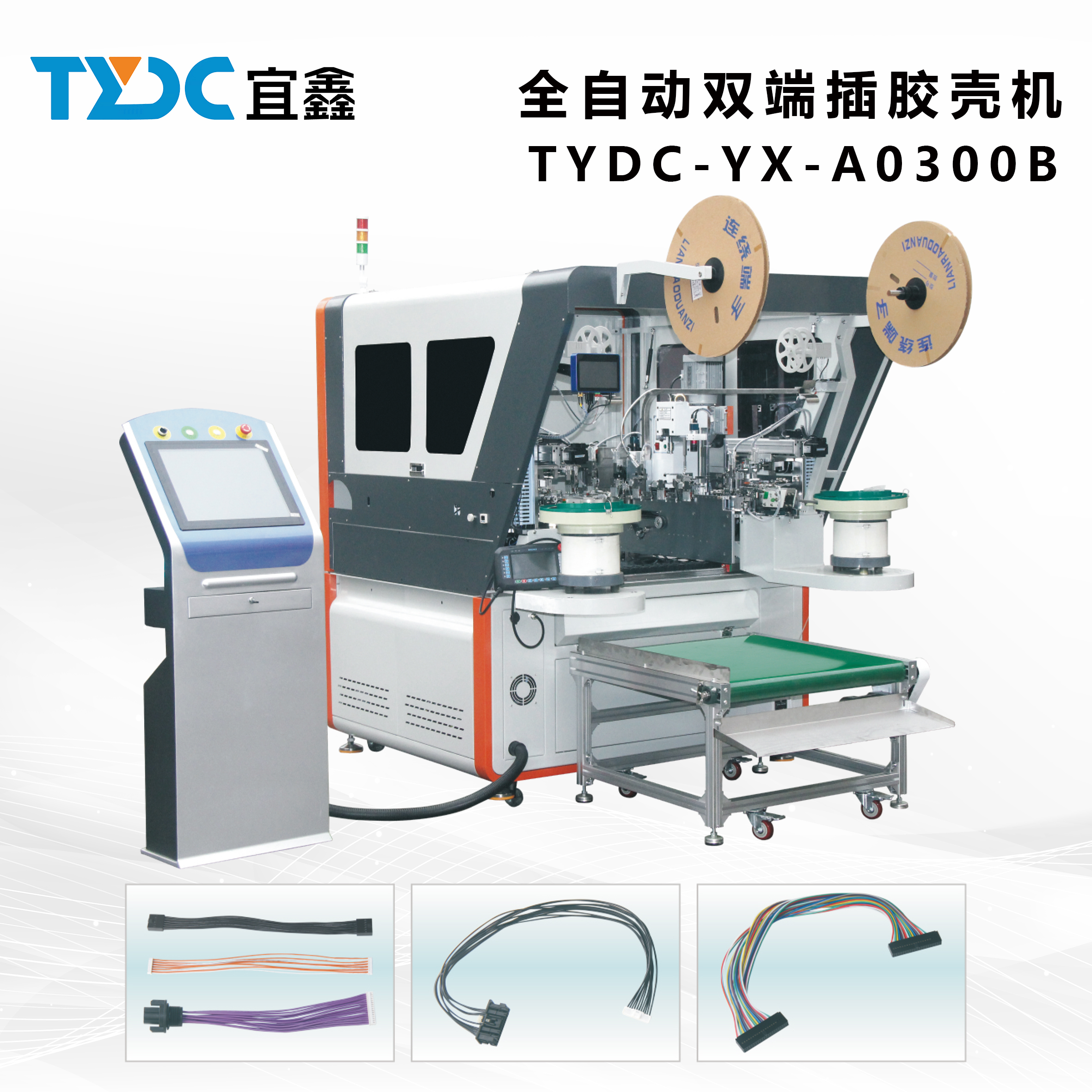

全自動插殼機源頭廠家，聯系電話:李先生17602097545(微信同號）

主要加工參數:

電源：AC 220v；

最大功率：4.8KW

氣壓：0.4-0.6 MPa

機器重量：800KG

外型尺寸：2400L*1500W*1850H（不含送線機及振動盤部分）

功能： A端 剝皮，剝皮，壓接，插入； B端 剝皮，剝皮，壓接，插入。

電線加工范圍：18AWG-AWG30，建議更換范圍不超過5個規格 電線加工長度：中間電線最長900mm,最短80mm

裁線精度：0.5mm+裁線長度*0.2%

剝皮長度：A端0.1-6.0mm B端0.1-10.0mm

壓著能力：2.0KN 可根據客戶要求訂做

最大插PIN數：單排20孔，最大3排

最大插PIN色數：8色（更多顏色須定制）

膠殼尺寸：MAX:40*25*25 MIN:5*6*3 間距1.0-4.2mm

最高運轉速度:雙端穿殼2400根線左右/每小時(具體產能根據材料及要求不同時有浮動降低)

基本檢測功能：電線有無，電線打結，端子有無，芯線剝皮異常，端子壓力監測，端子插入后拉到位檢 測（通過數顯高精密氣閥控制端子與連接器相匹配的后拉力度），膠座有無，不良率設定。

標配組件：8軸卷軸裝通用送線機

標配：日本索路雙通道端子壓力監控

標配：四鏡頭CCD視覺檢測鏡頭像素500萬。

不良率設定說明： 當視覺和壓力檢測到不良時，該條電線不做穿殼動作，直接丟入不良品區，機器繼續完成該條 成品，最后也丟入到不良品區域。當穿殼時產生的不良或不到位時，機器還是繼續完成該條成品，最后 也丟入到不良品區域。當產生的不良比高于設定的不良比時，機器就會報警停機。 芯線視覺檢測當芯線數量少于14條時，芯線少一條可100%檢出，當芯線數量大于14條時，芯線減 少10%可100%檢出 1.整機正常運行不良率為5‰ （按單根電子線計算）不包含視覺和壓力檢測誤報。 2.報警停機：電線有無，電線打結，端子有無，膠座有無，不良率設定超標。 3.報警挑選繼續生產：剝皮異常，端子壓力異常，插拔力異常，不良率設定未超標。

 設備特點

1、雙邊6工位，可獨立關閉任何工位，有效提高生產效率。

2、獨立式雙刀座，方便快速調節剝口深度；

3、多功能自由搭配；

4、集成化操作(壓接管理、視覺、參數)一體化；

5、自帶手持示教器,方便調試:

6、插入采用3軸分體式作業，有效提高插入效率；導向式插入方式，有效提高插入精度及保護端子功能區；

7、翻轉式不良品隔離方式，生產不良100%隔離；

8、兩端分開獨立式調節,方便設備調試。
